Fraza „Elektrozaczep a zamek mechaniczny – jak współpracują w furtce?” opisuje układ, w którym rygiel zamka wchodzi w ruchomą zapadkę elektrozaczepu zasilanego zwykle napięciem 12 V AC/DC. Prawidłowa współpraca wymaga zgodności wymiarów języka zamka, położenia kasety oraz parametrów zasilania, co ma kluczowe znaczenie dla monterów ogrodzeń, instalatorów kontroli dostępu i właścicieli posesji.

Najważniejsze wnioski techniczne:

• Elektrozaczepy stosowane w furtkach są najczęściej zasilane napięciem 12 V AC/DC, ale występują również wersje 24 V.
• Zalecany luz roboczy między skrzydłem a słupkiem wynosi zwykle około 2–3 mm, jeżeli producent okuć nie określa inaczej.
• Elektrozaczep zwalnia język zamka, lecz standardowo nie cofa go do wnętrza kasety.
• Przekrój przewodu należy dobrać do poboru prądu oraz długości trasy; przy większym spadku napięcia mechanizm może nie zwolnić zapadki.

Jak elektrozaczep współpracuje z zamkiem mechanicznym?

Elektrozaczep zwalnia język zamka po podaniu lub odłączeniu napięcia, natomiast zamek mechaniczny nadal odpowiada za ryglowanie i otwieranie kluczem. Sprężynowy język zamka po zamknięciu furtki wchodzi w ruchomą zapadkę osadzoną w słupku.

Standardowe elektrozaczepy do furtek mają ruchomy element, który po otrzymaniu impulsu elektrycznego obraca się i umożliwia wysunięcie języka bez używania klucza. Impuls trwa zazwyczaj od 1 do kilku sekund, zależnie od centrali domofonowej lub sterownika.

Zamek pozostaje zamknięty mechanicznie, a elektromagnes nie przesuwa zapadki zamka do wnętrza kasety. Użytkownik po zwolnieniu elektrozaczepu musi popchnąć albo pociągnąć skrzydło furtki.

Czy po zamontowaniu elektrozaczepu można nadal otwierać furtkę kluczem?

Klucz nadal otwiera furtkę niezależnie od instalacji elektrycznej, jeżeli wkładka bębenkowa i mechanizm zamka pozostają sprawne. Obrót klucza cofa język lub rygiel zgodnie z konstrukcją zamka, dlatego awaria zasilacza 12 V nie odbiera dostępu mechanicznego.

Dobrane do zamka wkładki bębenkowe mogą mieć różne długości, na przykład 30/30, 30/35 lub 35/35 mm. Czoło wkładki nie powinno wystawać nad szyld o więcej niż około 2–3 mm, ponieważ większe wysunięcie zwiększa podatność na uszkodzenie.

Dodatkowy rygiel uruchamiany pełnym obrotem klucza może blokować furtkę niezależnie od elektrozaczepu. Elektrozaczep współpracuje wtedy wyłącznie ze sprężynowym językiem zamka, a nie z ryglem nocnym.

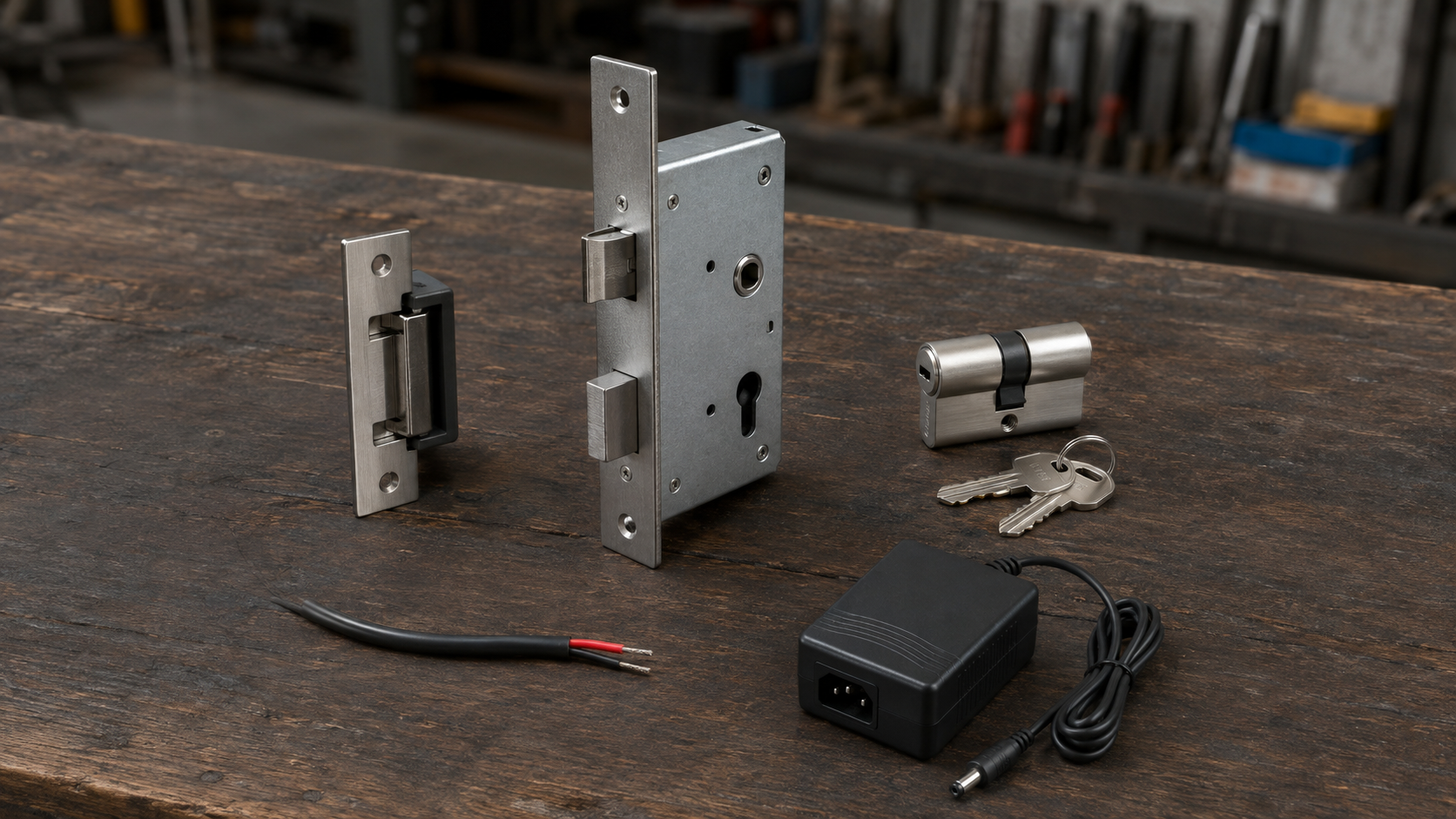

Jak dobrać elektrozaczep do zamka w furtce?

Elektrozaczep należy dobrać według kierunku otwierania, wymiarów języka, rodzaju zasilania oraz wymaganego zachowania podczas zaniku napięcia. Napięcie znamionowe zasilacza musi odpowiadać oznaczeniu urządzenia, na przykład 12 V AC, 12 V DC albo 24 V DC.

Kompatybilne zamki do furtki powinny mieć język ustawiony na wysokości otworu elektrozaczepu. Różnica położenia wynosząca nawet 2–3 mm może powodować tarcie, głośną pracę lub brak zwolnienia skrzydła.

Elektrozaczep standardowy czy rewersyjny?

Elektrozaczep standardowy pozostaje zamknięty bez zasilania i zwalnia zapadkę po otrzymaniu impulsu, dlatego awaria obwodu nie otwiera furtki. Elektrozaczep rewersyjny działa odwrotnie: napięcie utrzymuje blokadę, a zanik napięcia zwalnia przejście.

Wersję rewersyjną stosuje się między innymi tam, gdzie wymagane jest odblokowanie przejścia po zaniku zasilania. Dobór sposobu działania należy uzależnić od projektu kontroli dostępu oraz wymagań dotyczących ewakuacji.

Czy potrzebna jest funkcja pamięci?

Funkcja pamięci mechanicznej pozwala odblokować elektrozaczep krótkim impulsem, a zapadka pozostaje zwolniona do chwili jednokrotnego otwarcia furtki. Sterownik nie musi wtedy utrzymywać napięcia przez kilka sekund.

Elektrozaczep bez pamięci wymaga otwarcia furtki podczas trwania impulsu. Zbyt krótki sygnał, na przykład poniżej 1 sekundy, może być niewygodny przy dużej odległości między domofonem a furtką.

Jak prawidłowo ustawić zamek i elektrozaczep?

Język zamka powinien trafiać centralnie w gniazdo elektrozaczepu bez dociskania ruchomej zapadki przez skrzydło. Luz montażowy wynoszący około 2–3 mm stanowi typową wartość początkową, lecz pierwszeństwo mają wymagania producenta okuć.

Nadmierny docisk powstający na skutek opadnięcia skrzydła może zablokować mechanizm mimo prawidłowego napięcia 12 V. Regulację należy rozpocząć od kontroli zawiasów, pionu słupka oraz położenia zamka.

Kolejność regulacji układu

1. Ustawić skrzydło furtki w pionie i sprawdzić szczelinę na całej wysokości.
2. Wyznaczyć położenie języka zamka na słupku z dokładnością około 1 mm.
3. Zamocować kasetę elektrozaczepu bez naprężania przewodów.
4. Sprawdzić zamykanie mechaniczne przy wyłączonym zasilaniu.
5. Wykonać co najmniej 10 prób otwierania elektrycznego i mechanicznego.

Przewód należy prowadzić w osłonie chroniącej przed wilgocią oraz uszkodzeniem podczas ruchu skrzydła. Połączenia elektryczne umieszczone na zewnątrz powinny mieć ochronę odpowiednią do warunków montażu.

Dlaczego elektrozaczep nie zwalnia języka zamka?

Najczęstszymi przyczynami braku otwierania są docisk skrzydła, nieprawidłowe napięcie oraz przesunięcie języka względem zapadki o kilka milimetrów. Pomiar napięcia należy wykonać na zaciskach elektrozaczepu podczas podawania impulsu, a nie wyłącznie przy zasilaczu.

Spadek napięcia na długim lub zbyt cienkim przewodzie może ograniczyć siłę elektromagnesu. Jeżeli zasilacz podaje 12 V, lecz podczas pracy na zaciskach pozostaje wyraźnie mniej, należy sprawdzić przekrój przewodu, połączenia i pobór prądu urządzenia.

Test mechaniczny polega na lekkim dociśnięciu skrzydła w stronę zamykania, a następnie podaniu impulsu. Zadziałanie mechanizmu po zmniejszeniu nacisku wskazuje na problem z ustawieniem, a nie z samym elektromagnesem.

Podsumowanie

Elektrozaczep i zamek mechaniczny realizują dwie uzupełniające się funkcje: elektrozaczep zapewnia zdalne zwolnienie języka, a zamek umożliwia tradycyjne otwieranie kluczem. Poprawna praca układu zależy od zgodności napięcia, kierunku działania, wymiarów kasety oraz ustawienia języka z dokładnością kilku milimetrów.

Awaria zasilania nie blokuje otwierania kluczem w standardowo wykonanej instalacji. Elektrozaczep rewersyjny wymaga jednak osobnej analizy, ponieważ zanik napięcia powoduje odblokowanie przejścia.

Najczęściej zadawane pytania

Czy furtkę z elektrozaczepem można otworzyć kluczem?

Tak, klucz nadal otwiera zamek mechaniczny, jeżeli wkładka i mechanizm zamka w furtce są sprawne oraz prawidłowo wyregulowane.

Jakie napięcie zasilania stosuje się do elektrozaczepu?

12 V AC/DC jest częstym napięciem pracy elektrozaczepu, lecz zasilacz zawsze trzeba dobrać do oznaczeń konkretnego modelu.

Czy elektrozaczep automatycznie otwiera skrzydło furtki?

Nie, elektrozaczep zwalnia zaczep rygla, ale nie cofa zapadki zamka; furtkę trzeba otworzyć ręcznie za pomocą metalowego pochwytu.
