Rodzaje rygli do bram i furtek różnią się kierunkiem pracy trzpienia, sposobem blokowania oraz wymaganą głębokością osadzenia, która zwykle wynosi od 30 do 80 mm. Dobór niewłaściwej konstrukcji może powodować luzowanie skrzydła, uderzanie bramy podczas wiatru oraz problemy z obsługą przez wykonawcę lub właściciela posesji.
Najważniejsze wnioski techniczne:
- Rygiel pionowy do bramy dwuskrzydłowej powinien mieć trzpień o średnicy przynajmniej 12–16 mm i wchodzić w tuleję na 40–60 mm.
- Modele o długości 300–500 mm są odpowiednie dla większości przydomowych bram o wysokości 1,2–2,0 m.
- Rygiel poziomy wymaga zachowania osiowości zaczepu i trzpienia z tolerancją montażową około 2–3 mm.
- Stal nierdzewna AISI 304 lub ocynkowana stal konstrukcyjna ogranicza ryzyko korozji mechanizmu pracującego na zewnątrz.
Jakie rodzaje rygli stosuje się w bramach i furtkach?

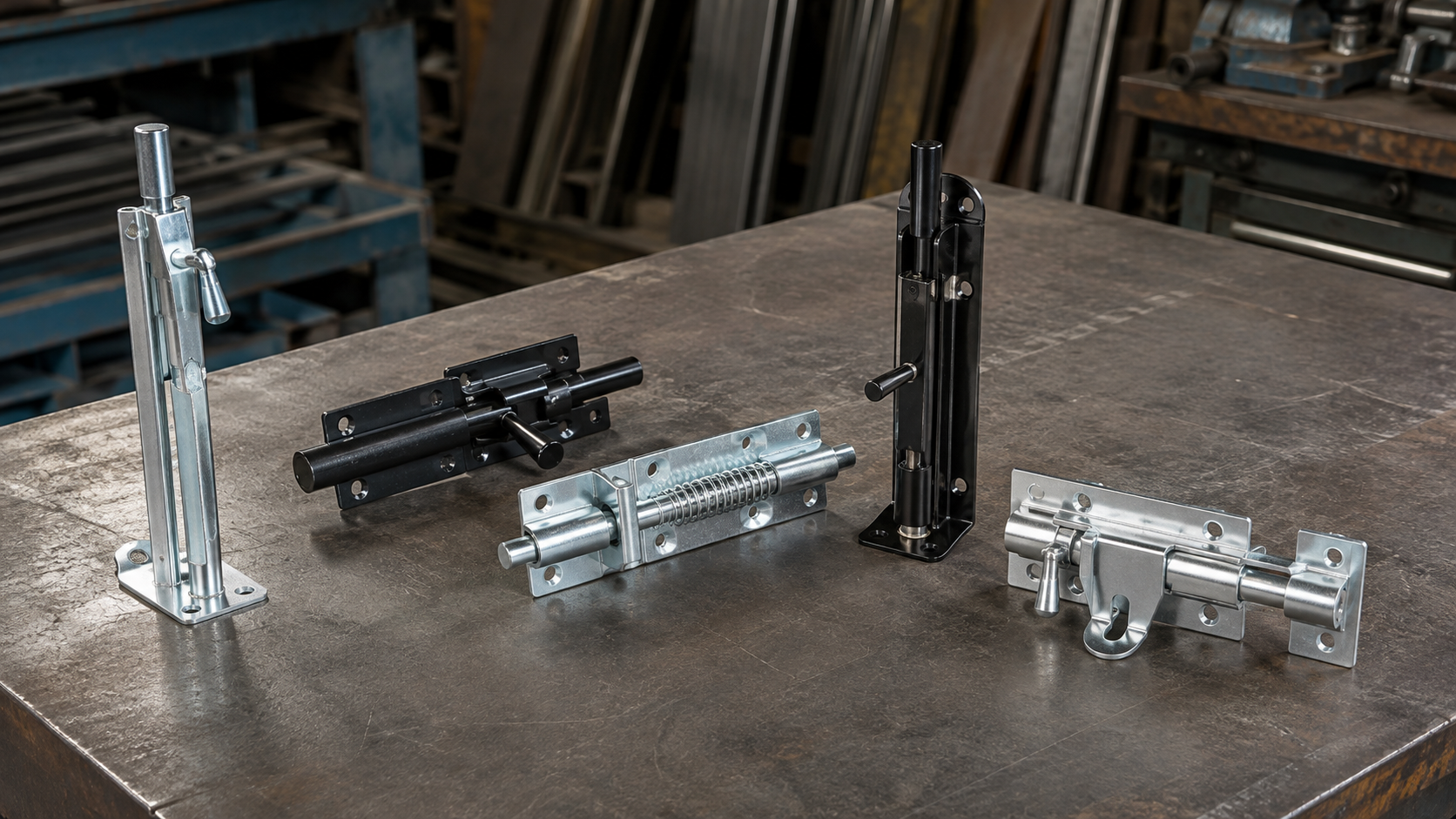

Do bram i furtek stosuje się przede wszystkim rygle pionowe, poziome, sprężynowe, automatyczne oraz modele z możliwością zamknięcia na kłódkę. Kierunek przesuwu trzpienia powinien odpowiadać budowie skrzydła i położeniu elementu, w którym wykonywane jest gniazdo blokujące.
Rygiel pionowy
Rygiel pionowy przesuwa stalowy trzpień w dół, blokując skrzydło w tulei osadzonej w podłożu. Konstrukcja jest używana głównie przy bramach dwuskrzydłowych, w których jedno skrzydło pozostaje unieruchomione podczas codziennego użytkowania.
Typowy trzpień ma średnicę 12–20 mm, natomiast długość całego mechanizmu wynosi od 250 do 600 mm. Wjazd wyłożony kostką brukową wymaga zastosowania tulei odwadniającej albo gniazda, z którego można usuwać piasek i drobne kamienie.
Rygiel poziomy
Rygiel poziomy wsuwa trzpień w zaczep umieszczony na słupku, drugim skrzydle lub ościeżnicy furtki. Rozwiązanie dobrze sprawdza się przy furtkach i lekkich bramach, gdy profil skrzydła ma szerokość przynajmniej 30–40 mm.
Skok roboczy trzpienia wynosi najczęściej 20–60 mm. Luz pomiędzy skrzydłem a słupkiem należy uwzględnić przed przyspawaniem korpusu, ponieważ odchylenie osi większe niż około 3 mm może utrudniać zamykanie.
Rygiel sprężynowy
Rygiel sprężynowy wykorzystuje sprężynę dociskającą trzpień do pozycji zamkniętej albo otwartej. Mechanizm ogranicza ryzyko samoczynnego przesunięcia trzpienia podczas drgań bramy i podmuchów wiatru.
Sprężyna pracująca na zewnątrz powinna być wykonana ze stali odpornej na korozję lub zabezpieczona powłoką cynkową. Trzpień o średnicy 10–16 mm wystarcza zazwyczaj do furtek i lekkich skrzydeł o masie do około 100 kg, jeżeli rygiel pełni funkcję stabilizującą, a nie antywłamaniową.
Rygiel automatyczny
Rygiel automatyczny blokuje skrzydło po domknięciu bramy bez ręcznego przesuwania trzpienia. Konstrukcja jest przydatna w bramach dwuskrzydłowych, gdy skrzydło czynne ma podczas zamykania uruchamiać blokadę skrzydła biernego.
Mechanizm należy ustawić z dokładnością około 2–3 mm względem elementu wyzwalającego. Zbyt krótki skok nie zapewni stabilizacji, natomiast skok większy niż dostępna przestrzeń może powodować uderzanie trzpienia o nawierzchnię.
Rygiel zamykany na kłódkę
Rygiel z uchem na kłódkę łączy funkcję stabilizacji skrzydła z podstawowym zabezpieczeniem przed nieuprawnionym otwarciem. Średnica otworu powinna być dopasowana do pałąka kłódki, najczęściej mieszczącego się w zakresie 6–12 mm.
Otwory korpusu i części ruchomej muszą pokrywać się bez naprężania trzpienia. Rozbudowany wybór konstrukcji obejmują zasuwy i rygle przeznaczone do montażu na profilach stalowych, drewnie oraz ramach zamkniętych.

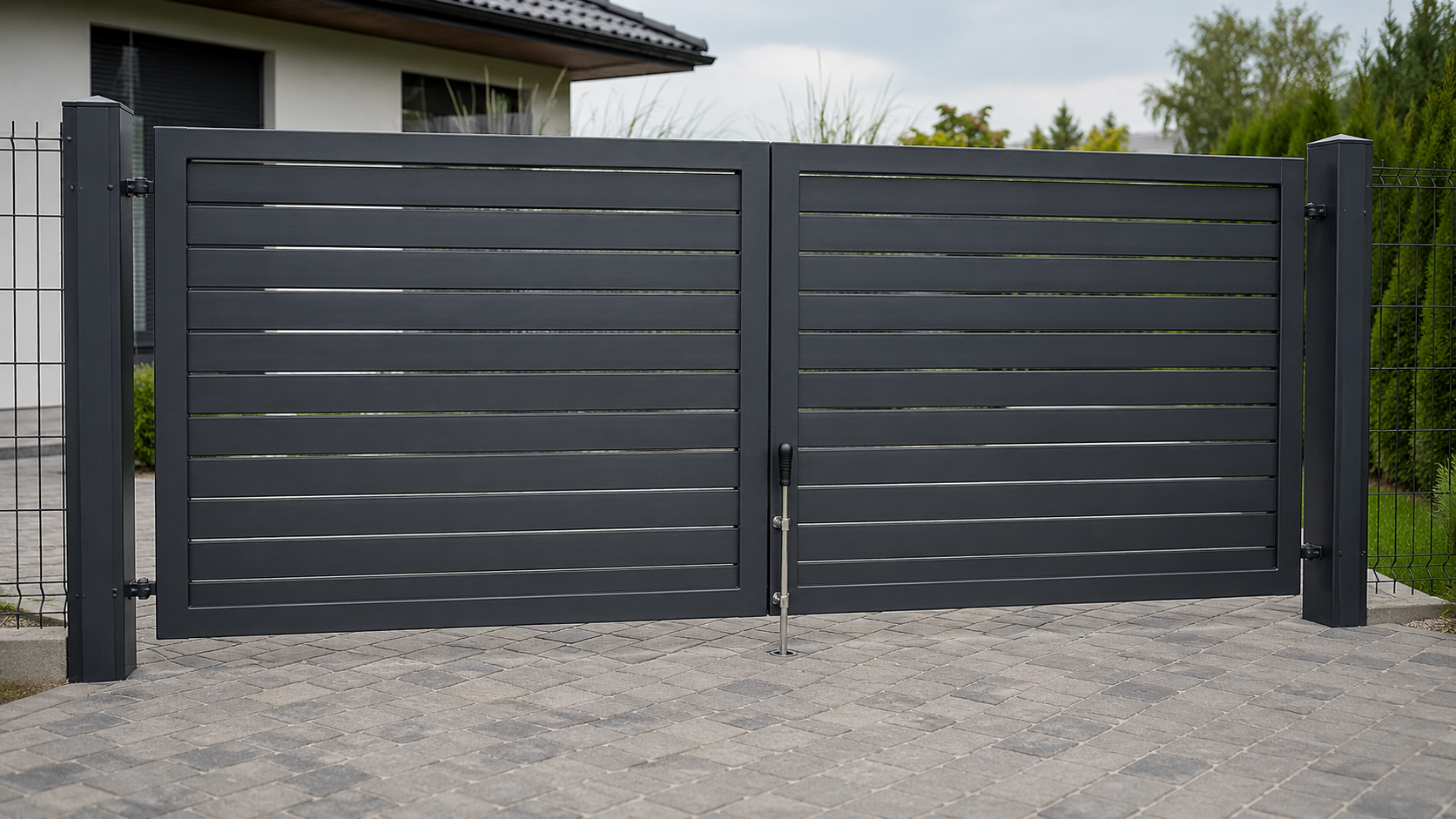

Który rygiel wybrać do bramy dwuskrzydłowej?
Do bramy dwuskrzydłowej o wysokości 1,2–2,0 m należy wybrać rygiel pionowy o długości 300–500 mm i trzpieniu o średnicy przynajmniej 12–16 mm. Rygiel montuje się na skrzydle biernym, które jest otwierane dopiero po odblokowaniu skrzydła czynnego.
Trzpień powinien wchodzić w tuleję na głębokość 40–60 mm. Płytsze osadzenie może nie utrzymać skrzydła podczas silnego wiatru, natomiast zbyt głębokie gniazdo zwiększa ryzyko gromadzenia błota, wody i lodu.
Ciężka brama o masie przekraczającej 150–200 kg na skrzydło może wymagać trzpienia o średnicy 18–20 mm oraz dodatkowego górnego punktu blokowania. Dostępny rygiel do bramy trzeba dobrać do masy, profilu ramy i przewidywanego obciążenia wiatrem, a nie wyłącznie do wysokości skrzydła.
Jaki rygiel będzie odpowiedni do furtki?
Do standardowej furtki o szerokości 0,9–1,2 m wystarcza zazwyczaj rygiel poziomy lub sprężynowy z trzpieniem o średnicy 10–14 mm. Mechanizm powinien działać niezależnie od zamka, jeżeli ma służyć do czasowego blokowania furtki od strony posesji.
Rygiel poziomy wymaga stabilnego zaczepu przykręconego albo przyspawanego do słupka. Profil o ściance 1,5–2,0 mm może wymagać zastosowania nitonakrętek, śrub przelotowych lub dodatkowej blachy wzmacniającej, ponieważ cienka ścianka łatwo odkształca się pod obciążeniem punktowym.
Rygiel nie powinien zastępować zamka z wkładką, gdy furtka stanowi główne wejście na posesję. Mechaniczne zamki i wkładki do bram zapewniają kontrolowane zamknięcie, natomiast rygiel pełni głównie funkcję blokującą lub stabilizującą.
Czy lepszy jest rygiel przykręcany, czy spawany?
Rygiel przykręcany ułatwia wymianę, natomiast rygiel spawany zapewnia sztywniejsze połączenie z profilem stalowym o ściance przynajmniej 2 mm. Sposób montażu należy dopasować do materiału skrzydła, dostępnych narzędzi i rodzaju zabezpieczenia antykorozyjnego.
Połączenie przykręcane sprawdza się na profilach ocynkowanych i malowanych proszkowo, ponieważ montaż nie niszczy powłoki na powierzchni kilku centymetrów wokół spoiny. Śruby M6 lub M8 z podkładkami ograniczają miejscowe odkształcenie cienkiej ścianki profilu.
Spawanie jest uzasadnione przy ciężkich bramach stalowych, gdy korpus rygla ma przenosić powtarzalne uderzenia skrzydła. Strefę spoiny trzeba oczyścić, zabezpieczyć podkładem cynkowym i pokryć warstwą nawierzchniową o łącznej grubości zgodnej z użytym systemem malarskim.
Jak prawidłowo zamontować rygiel?
Rygiel należy zamontować tak, aby trzpień poruszał się swobodnie, a odchylenie względem osi zaczepu nie przekraczało około 2–3 mm. Położenie korpusu powinno zostać wyznaczone przy zamkniętym i prawidłowo wypoziomowanym skrzydle.
- Ustaw bramę w pozycji zamkniętej i zaznacz oś trzpienia.
- Zachowaj skok roboczy wynoszący przynajmniej 30–40 mm.
- Przykręć albo przyspawaj korpus bez deformowania prowadnicy.
- Wykonaj gniazdo o średnicy większej od trzpienia o około 2–4 mm.
- Sprawdź pracę mechanizmu przy pełnym zakresie ruchu skrzydła.
- Zabezpiecz odsłoniętą stal przed korozją i nasmaruj powierzchnie ślizgowe.
Gniazdo dolnego rygla nie powinno tworzyć zamkniętej kieszeni na wodę. Tuleja z odpływem lub otwór wykonany w przepuszczalnym podłożu ogranicza zamarzanie mechanizmu przy temperaturze poniżej 0°C.
Jakie błędy najczęściej pojawiają się przy wyborze rygla?
Najczęstsze błędy obejmują zastosowanie trzpienia cieńszego niż 10–12 mm, zbyt płytkie gniazdo oraz montaż korpusu poza osią zaczepu. Każdy błąd zwiększa luzy skrzydła i przyspiesza zużycie prowadnicy.
Rygiel zamontowany zbyt blisko gruntu może zostać zablokowany przez śnieg, piasek lub kostkę brukową. Prześwit 30–50 mm pod dolną krawędzią korpusu ułatwia czyszczenie, o ile konstrukcja skrzydła pozwala zachować wymagane zagłębienie trzpienia.
Brak konserwacji powoduje narastanie oporu ruchu. Kontrola wykonywana co 6–12 miesięcy powinna obejmować usunięcie brudu, ocenę powłoki antykorozyjnej, sprawdzenie śrub oraz naniesienie cienkiej warstwy smaru odpornego na wodę.
Podsumowanie
Rygiel pionowy o długości 300–500 mm jest praktycznym wyborem do większości przydomowych bram dwuskrzydłowych, natomiast rygiel poziomy lub sprężynowy lepiej odpowiada konstrukcji furtki. Średnica trzpienia, głębokość gniazda, odporność na korozję i dokładność ustawienia mają większe znaczenie niż sam rozmiar korpusu.
Ciężkie skrzydła wymagają trzpienia 18–20 mm oraz sztywnego połączenia z ramą. Lekka furtka może współpracować z trzpieniem 10–14 mm, jeżeli właściwe zabezpieczenie wejścia zapewnia oddzielny zamek.
Najczęściej zadawane pytania
Jaka długość rygla będzie odpowiednia do bramy dwuskrzydłowej?
Rygiel pionowy 300–500 mm zwykle wystarcza do bramy dwuskrzydłowej, jeśli trzpień wchodzi w tuleję na głębokość 40–60 mm.
Czy rygiel sprężynowy może zastąpić zamek w furtce?
Nie, rygiel sprężynowy nie zastępuje zamka; stabilizuje skrzydło, lecz nie zapewnia ochrony odpowiadającej wkładce bębenkowej.
Jaki materiał rygla dobrze znosi warunki zewnętrzne?
Stal nierdzewna AISI 304 lepiej znosi wilgoć niż stal surowa, lecz w strefie nadmorskiej korzystniejszym wyborem jest AISI 316.
