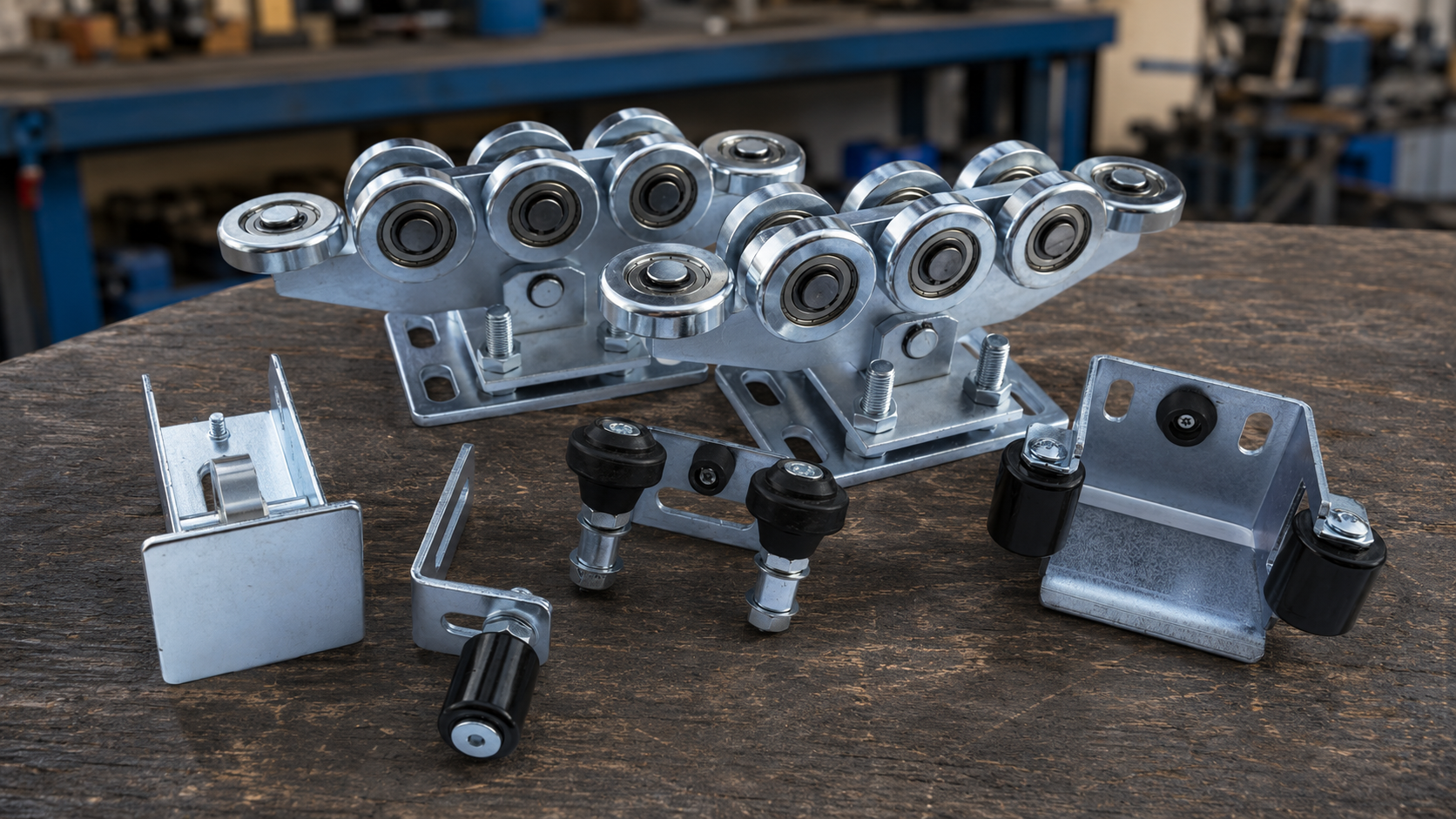

Wózki do bram o nietypowych wymiarach dobiera się na podstawie masy skrzydła, długości przejazdu oraz momentu obciążającego, a nie wyłącznie szerokości światła. Błędne zestawienie długości profilu, rozstawu wózków i przeciwwagi powoduje wzrost nacisku na rolki, dlatego obliczenia są kluczowe dla ślusarzy, wykonawców ogrodzeń i inwestorów zamawiających konstrukcję na wymiar.

Najważniejsze wnioski techniczne:

• Masa stali konstrukcyjnej wynika z gęstości około 7850 kg/m³ i objętości zastosowanych profili.
• Przeciwwaga bramy samonośnej często ma długość odpowiadającą 30–50% szerokości przejazdu.
• Zalecany zapas nośności zestawu jezdnego wynosi zwykle 20–30% ponad obliczoną masę roboczą.
• Przy powierzchni 16 m² i prędkości wiatru 25 m/s bazowa siła aerodynamiczna może przekroczyć 6 kN przed zastosowaniem współczynników projektowych.

Jakie dane są potrzebne do dobrania wózków?

Do obliczeń potrzebne są co najmniej cztery wartości: szerokość przejazdu w metrach, całkowita długość skrzydła, masa konstrukcji w kilogramach oraz przewidywana powierzchnia wystawiona na wiatr. Pomiar powinien obejmować również miejsce na przeciwwagę i odsunięcie pierwszego wózka od krawędzi fundamentu.

Parametry wejściowe

1. Szerokość światła przejazdu B, na przykład 6,0 m.
2. Długość przeciwwagi C, zwykle przyjmowana wstępnie jako 0,3–0,5 B.
3. Masa ramy, wypełnienia, szyny, listwy zębatej i okuć.
4. Wysokość oraz procent prześwitu wypełnienia.
5. Rozstaw osi wózków i dostępna długość fundamentu.

Brama o przejeździe 6 m może mieć całkowitą długość 8–9 m, zależnie od geometrii przeciwwagi i wymagań producenta systemu. Ostateczne wymiary muszą wynikać z dokumentacji zastosowanego profilu jezdnego.

Jak obliczyć masę bramy o niestandardowej długości?

Masę skrzydła należy obliczyć oddzielnie dla ramy, wypełnienia, szyny jezdnej, listew oraz okuć, a następnie powiększyć wynik o zapas 20–30%. Dla elementów stalowych stosuje się zależność: masa = objętość x 7850 kg/m³.

Dobór wózków do bram przesuwnych powinien bazować na masie gotowej konstrukcji, a nie wyłącznie na masie samej ramy. Wypełnienie z blachy stalowej o powierzchni 12 m² i grubości 1 mm waży około 94 kg, jeszcze przed doliczeniem profili, szyny i zabezpieczenia antykorozyjnego.

Przykładowa brama może obejmować ramę 180 kg, wypełnienie 120 kg, szynę 60 kg oraz okucia 20 kg. Masa robocza wynosi wtedy 380 kg, natomiast zestaw z zapasem 25% powinien przenosić co najmniej 475 kg.

Jak dobrać rozstaw wózków i długość przeciwwagi?

Rozstaw osi wózków należy maksymalizować w granicach wskazanych przez producenta profilu, ponieważ większy rozstaw zmniejsza reakcje wywołane momentem skrzydła. Równowagę układu wyznacza się z warunków sumy sił pionowych oraz sumy momentów równej zero.

Geometria akcesoriów do bram przesuwnych musi odpowiadać przekrojowi szyny i średnicy rolek. Zestaw przeznaczony do profilu 60×60 mm nie powinien być łączony z szyną 80×80 mm bez jednoznacznego potwierdzenia zgodności wymiarowej.

Przeciwwaga o długości 30–50% światła przejazdu stanowi jedynie zakres wstępny. Krótsza przeciwwaga zwiększa moment przenoszony przez wózki, natomiast dłuższa konstrukcja wymaga większej przestrzeni bocznej i dłuższego fundamentu.

Jak uwzględnić wiatr działający na dużą bramę?

Pełne wypełnienie o powierzchni 16 m² może przy prędkości wiatru 25 m/s przyjąć bazowe obciążenie rzędu 6,25 kN przed uwzględnieniem współczynników aerodynamicznych i lokalizacji. Przybliżone ciśnienie dynamiczne można obliczyć ze wzoru q = 0,5 x ρ x v², przyjmując gęstość powietrza ρ około 1,25 kg/m³.

Przykład obciążenia powierzchni

Dla prędkości 25 m/s ciśnienie dynamiczne wynosi około 391 Pa. Iloczyn 391 Pa i powierzchni 16 m² daje około 6256 N, czyli 6,26 kN. Właściwe obciążenie projektowe należy ustalić według PN-EN 1991-1-4 wraz z krajowymi parametrami, współczynnikami ekspozycji oraz współczynnikami aerodynamicznymi.

Wysokie, nieprześwitowe skrzydło wymaga osobnego sprawdzenia słupków prowadzących, rolek górnych i zakotwienia fundamentu. Sama nośność pionowa wózków nie opisuje odporności całego układu na obciążenia poziome.

Jak dopasować napęd i listwę zębatą?

Napęd należy dobrać do masy roboczej skrzydła, długości ruchu, częstotliwości cykli i wymaganej prędkości, zachowując co najmniej 20% rezerwy siły. Brama ważąca 500 kg nie powinna być automatycznie łączona z napędem o granicznej deklarowanej masie 500 kg.

Montaż listwy zębatej do bramy wymaga utrzymania luzu między listwą a kołem napędowym zgodnie z dokumentacją napędu, często w zakresie około 1–2 mm. Ciężar skrzydła musi spoczywać na wózkach, ponieważ listwa nie może służyć jako dodatkowe podparcie konstrukcji.

Dla długiej bramy warto sprawdzić również liczbę cykli na godzinę. Napęd wykonujący 20 cykli na godzinę pracuje w innych warunkach cieplnych niż urządzenie obsługujące 4 cykle na dobę.

Jak przygotować fundament pod niestandardową bramę?

Fundament powinien obejmować pełną strefę mocowania obu wózków, a jego głębokość należy dopasować do lokalnej strefy przemarzania, wynoszącej w Polsce orientacyjnie 0,8–1,4 m. Beton klasy C20/25 stanowi często przyjmowany poziom wyjściowy, lecz zbrojenie i wymiary bloku wymagają obliczeń dla konkretnego gruntu oraz obciążeń.

Osie śrub kotwiących muszą odpowiadać blachom montażowym wózków z dokładnością umożliwiającą regulację położenia. Odchylenie poziomu podstaw może powodować nierówny rozkład obciążenia rolek już przy różnicy kilku milimetrów.

Profil jezdny należy ustawić w jednej osi przed ostatecznym dokręceniem mocowań. Kontrola łatą o długości 2 m i pomiar przekątnych ramy pozwalają wykryć skręcenie konstrukcji przed uruchomieniem napędu.

Podsumowanie

Wózki do bram o nietypowych wymiarach wymagają obliczenia masy, momentu, długości przeciwwagi oraz oddziaływania wiatru. Zapas nośności 20–30% ogranicza ryzyko przeciążenia wynikającego z oblodzenia, zabrudzenia szyny i montażu dodatkowych okuć.

Dobór należy zakończyć kontrolą zgodności wózków z profilem jezdnym, rozstawu podpór, fundamentu i napędu. Graniczna nośność pojedynczego elementu nie zastępuje sprawdzenia całego układu bramy.

Najczęściej zadawane pytania

Sekcja FAQ obejmuje 3 praktyczne kwestie dotyczące szerokich bram samonośnych, przeciwwagi i zapasu nośności.

Czy można dobrać wózki do bramy o szerokości 8 m?

Tak, wózki można dobrać do bramy o przejeździe 8 m, lecz obliczenia muszą uwzględniać masę skrzydła, przeciwwagę i parcie wiatru.

Jak długa powinna być przeciwwaga bramy przesuwnej?

Minimum 30–40% szerokości przejazdu stanowi częsty punkt wyjścia, lecz geometrię przeciwwagi należy potwierdzić dla danego systemu.

Jaki zapas nośności powinny mieć wózki?

20–30% zapasu ponad obliczoną masę roboczą ogranicza ryzyko przeciążenia rolek przez lód, zabrudzenia i dodatkowe okucia bramy.
