Na pytanie „Na jakiej wysokości zamontować zawiasy w furtce?” najczęściej odpowiada zakres 150–200 mm od górnej i dolnej krawędzi skrzydła do osi zawiasu. Właściwy rozstaw zależy jednak od wysokości, masy, szerokości i wypełnienia skrzydła, dlatego wykonawca powinien ocenić również sztywność profili oraz obciążenie wiatrem.

Najważniejsze wnioski techniczne:

• Oś górnego zawiasu umieszcza się zwykle 150–200 mm poniżej górnej krawędzi skrzydła.
• Oś dolnego zawiasu montuje się przeważnie 150–200 mm powyżej dolnej krawędzi skrzydła.
• Furtka o wysokości 1800 mm uzyskuje w takim układzie rozstaw osi zawiasów wynoszący około 1400–1500 mm.
• Trzeci zawias należy rozważyć przy ciężkim wypełnieniu, szerokości przekraczającej około 1200 mm lub podwyższonym obciążeniu wiatrem.

Na jakiej wysokości należy umieścić górny i dolny zawias?

Osie górnego i dolnego zawiasu należy zwykle umieścić w odległości 150–200 mm od odpowiadających im krawędzi skrzydła. Pomiar wykonuje się do osi obrotu, a nie do krawędzi korpusu, nakrętki lub blachy montażowej.

Przykładowa furtka o wysokości 1800 mm, z osiami zawiasów odsuniętymi po 180 mm od końców skrzydła, uzyska rozstaw osi równy 1440 mm. Duży rozstaw ogranicza moment zginający działający na profil zawiasowy i zmniejsza podatność skrzydła na opadanie.

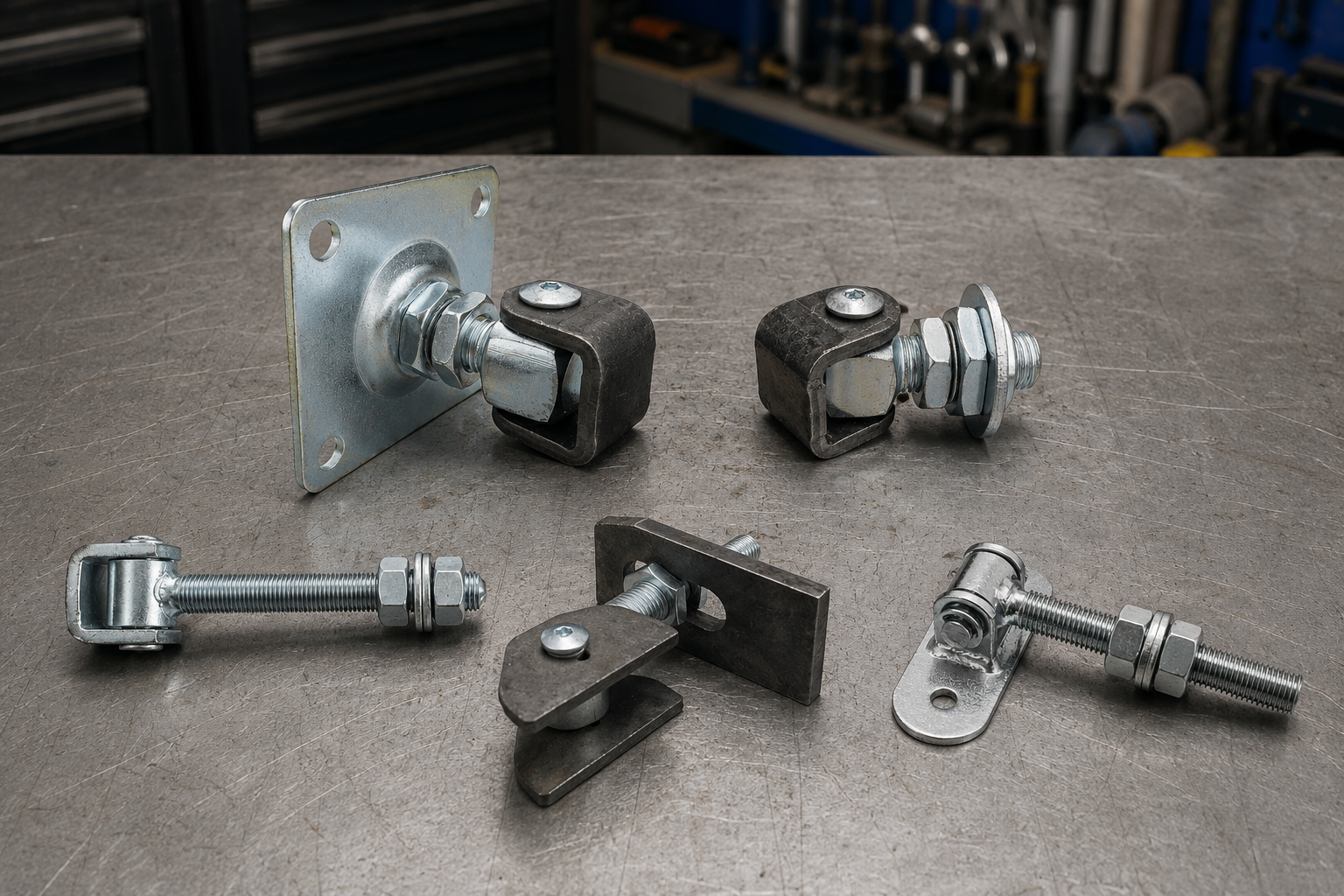

Dobierając zawiasy do bram i furtek, należy uwzględnić masę skrzydła, średnicę sworznia, sposób mocowania oraz dopuszczalne obciążenie deklarowane przez producenta. Sama wysokość montażu nie kompensuje zbyt małej nośności zawiasu.

Dlaczego rozstaw zawiasów ma znaczenie?

Rozstaw osi powinien być możliwie duży, lecz każdy zawias musi pozostać w sztywnej części ramy, zwykle co najmniej 100–150 mm od połączenia osłabionego otworem lub wycięciem. Zwiększenie rozstawu osi ogranicza siły reakcji powstające pod wpływem ciężaru skrzydła.

Moment obciążający połączenie można opisać zależnością M = m × g × e, gdzie m oznacza masę skrzydła, g przyspieszenie ziemskie około 9,81 m/s², a e odległość środka ciężkości od osi zawiasów. Furtka o masie 50 kg i środku ciężkości oddalonym o 0,5 m wytwarza moment około 245 Nm.

Mały rozstaw osi zwiększa obciążenie mocowań, sprzyja odkształcaniu profilu oraz przyspiesza powstawanie luzów. Różnica nawet 200–300 mm w rozstawie może być istotna przy szerokim skrzydle z pełnym wypełnieniem.

Kiedy zastosować trzeci zawias w furtce?

Trzeci zawias warto zastosować przy skrzydle ciężkim, szerszym niż około 1200 mm, wyższym niż 1800–2000 mm albo wyposażonym w pełne wypełnienie. Dodatkowy punkt podparcia ogranicza odkształcenie profilu, ale nie zawsze dzieli obciążenie pionowe na trzy równe części.

Trzeci zawias montuje się najczęściej w połowie wysokości skrzydła lub nieco bliżej zawiasu górnego, na przykład w zakresie 40–45% wysokości mierzonej od góry. Położenie środkowe stabilizuje ramę, natomiast przesunięcie ku górze może lepiej ograniczać odchylenie strefy najbardziej obciążonej.

Przy trzech zawiasach regulowanych wszystkie osie muszą leżeć na jednej linii z dokładnością odpowiednią do luzu roboczego sworzni. Niewspółosiowość rzędu kilku milimetrów może powodować klinowanie, nierównomierne zużycie i wzrost oporu otwierania.

Jak uwzględnić konstrukcję słupka i ramy?

Profil słupka oraz rama furtki muszą przenosić moment co najmniej 245 Nm przy skrzydle ważącym 50 kg i szerokim na około 1000 mm. Lokalna sztywność mocowania zależy od wymiaru profilu, grubości ścianki, długości spoiny i położenia otworów.

Profile o ściance 1,5–2,0 mm wymagają ostrożnego spawania, ponieważ nadmierne wprowadzenie ciepła może odkształcić powierzchnię mocowania. Zawias przykręcany powinien mieć blachę montażową przylegającą całą powierzchnią, bez podkładania przypadkowych elementów dystansowych.

Po stronie słupka należy pozostawić miejsce na nakrętki, spoiny oraz regulację. Odpowiednio dobrane akcesoria do zawiasów pozwalają zabezpieczyć połączenie i dopasować geometrię mocowania do profilu konstrukcyjnego.

Jak wyznaczyć położenie zawiasów przed montażem?

Położenie osi należy wyznaczyć po ustawieniu skrzydła w docelowej pozycji z zachowaniem około 3–6 mm luzu przy słupku oraz 30–70 mm prześwitu nad nawierzchnią. Wartość dolnego prześwitu trzeba dopasować do spadku podjazdu, kostki brukowej i kierunku otwierania.

Kolejność trasowania i montażu

1. Ustawić słupek pionowo i skontrolować pion na wysokości co najmniej 1000 mm.
2. Podeprzeć skrzydło na docelowej wysokości za pomocą stabilnych podkładek.
3. Zaznaczyć osie zawiasów 150–200 mm od górnej i dolnej krawędzi.
4. Skontrolować współosiowość punktów długą poziomnicą, liniałem lub napiętą linką.
5. Wykonać mocowanie próbne i sprawdzić ruch skrzydła w całym zakresie.
6. Dokończyć spawanie albo dokręcić śruby zgodnie z parametrami zastosowanego mocowania.

Przy zawiasach spawanych krótkie spoiny należy wykonywać naprzemiennie, aby ograniczyć miejscowe odkształcenie profilu. Po ostygnięciu konstrukcji trzeba ponownie sprawdzić pion, szczeliny i płynność ruchu.

Jakich błędów należy unikać?

Odstęp mniejszy niż około 100 mm od końca profilu może utrudniać wykonanie spoiny i osłabiać strefę narożnika ramy. Zbyt bliskie ustawienie obu zawiasów zmniejsza rozstaw osi i zwiększa obciążenie połączenia.

Do częstych błędów należą również pomiar do krawędzi korpusu zamiast do osi sworznia, brak luzu regulacyjnego, montaż na skręconym słupku oraz końcowe spawanie bez próby otwierania. Odchylenie osi zawiasów o kilka milimetrów może powodować wyczuwalny opór już przy ruchu skrzydła o 90°.

Regulacji nie należy wykorzystywać do maskowania błędnego pionu słupka. Zakres gwintu M16, M20 lub M24 służy przede wszystkim do dokładnego ustawienia szczeliny i poziomu skrzydła.

Podsumowanie

Dwa zawiasy montowane 150–200 mm od górnej i dolnej krawędzi stanowią właściwy punkt wyjścia dla typowej furtki o wysokości około 1500–1800 mm. Rozstaw należy maksymalizować w granicach sztywnych stref ramy, a trzeci zawias uwzględnić przy dużej masie, szerokości lub pełnym wypełnieniu.

Ostateczne położenie zależy od konstrukcji ramy, słupka i parametrów konkretnego modelu zawiasu. Kontrola współosiowości oraz próba ruchu przed końcowym spawaniem ograniczają ryzyko opadania i klinowania skrzydła.

Najczęściej zadawane pytania

Czy ciężka furtka wymaga trzeciego zawiasu?

Tak, trzeci zawias warto dodać przy ciężkim skrzydle, dużej szerokości lub pełnym wypełnieniu zwiększającym obciążenie od wiatru.

Czy oba zawiasy można zamontować blisko środka furtki?

Nie, oba zawiasy nie powinny znajdować się na tej samej wysokości; duży rozstaw osi lepiej ogranicza opadanie i skręcanie furtki.

Jaki luz pozostawić między furtką a słupkiem?

3–6 mm luzu montażowego przy słupku jest typową wartością startową, lecz ostateczny odstęp zależy od konstrukcji i typu zawiasu.
